一、技術發展歷程

脈沖電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法，其結果是以pC為單位的視在放電量，屬于定量性質的測量，能客觀反映電氣設備的絕緣狀態。IEC 對此在2000年制定了專門的檢測標準。每一次局部放電現象都伴隨著正負電荷的中和，表現為一個具有極陡上升沿的電流脈沖，脈沖電流法即通過測量該脈沖電流的大小來計算局部放電量的大小?；诿}沖電流法的局部放電測試通常用于電氣設備的型式試驗、出廠試驗和其他離線測試中,通過無局部放電的可控升壓測量系統實現測試。而實際運行設備現場由于存在各種形式的電磁干擾，并不具備相比于離線測試時的無局部放電升壓測試條件，所以基于脈沖電流法的帶電或在線局部放電測試應用較少。

根據上述特點，本公司進行了改進，采用先進軟硬件相結合的消噪抗干擾技術，實現了該方法在運行高壓開關柜設備中的應用。銳意創新，堅持走技術研發之路，確保產品技術領先，以滿足當今企業客戶對產品性能不斷提升的要求，讓客戶充分的受益于我們的領先技術和出色的可靠性。

二、技術特點

該技術在脈沖電流法的基礎上進行了改進，共用高壓開關柜帶電顯示裝置的絕緣子式電容傳感器進行在線局部放電監測，檢測方法和結果符合IEC60270-2000及GB/T 7354-2003標準。

該技術的優點如下：

（1）該技術使用開關柜原有的帶電傳感器等效電容器來進行監測，無須再增設電容傳感器，減少了安裝成本及布線。

（2）該技術將帶電傳感器等效電容器作為脈沖電流法局部放電測試的耦合電容器，并通過集成了局放加強器的帶電顯示裝置外接測試系統實現對局部放電的在線監測。

該技術對單相信號同時采集、分析、處理，通過硬件算法將電網中的高次諧波干擾及其他的共模干擾濾除掉，實現單相精準監測。

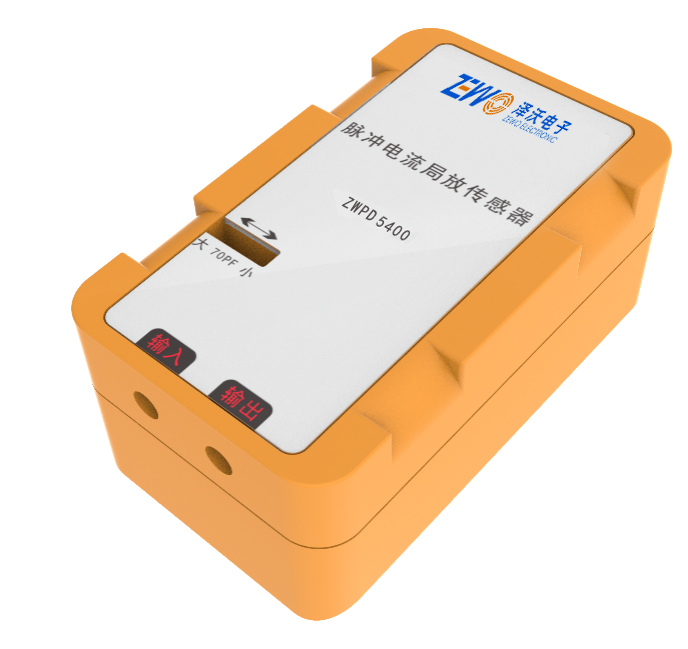

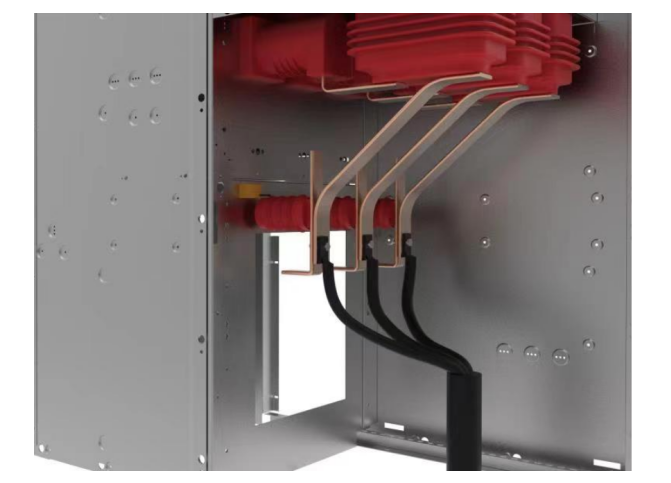

三、設備外觀

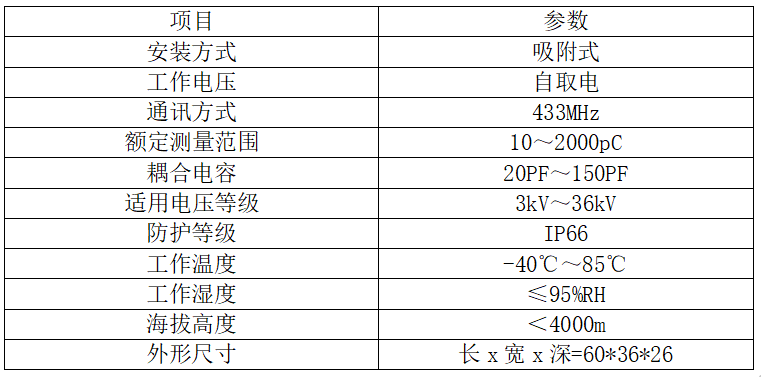

四、技術參數

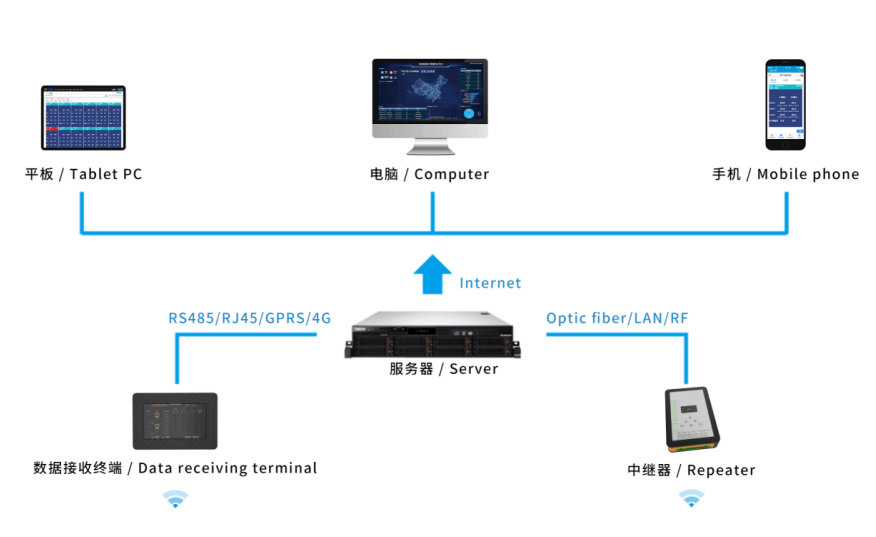

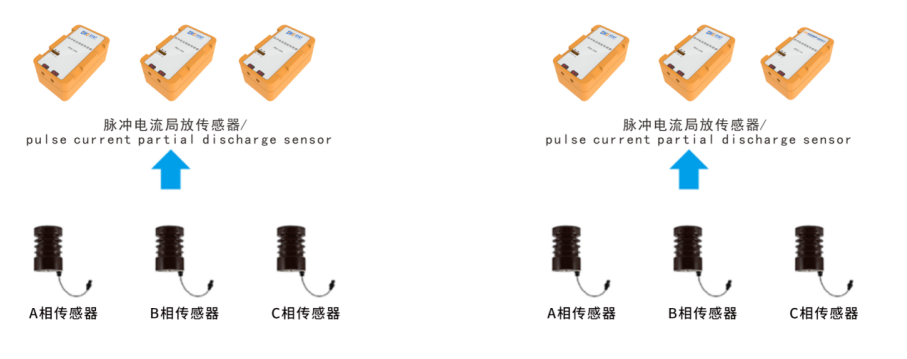

五、系統拓?fù)鋱D

六、硬件安裝

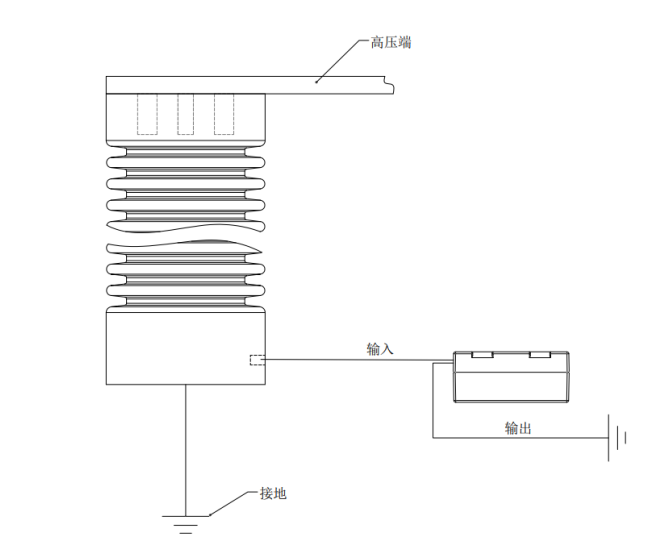

安裝示意圖

七、使用注意事項

在仔細閱讀說明書的前提下，按說明書接線方可通電。
